Catharinatoren Zaandam

Catharinatoren

Zaandam

10 oktober 2023

De Catharinatoren komt in het centrum van Zaandam direct naast het spoor.

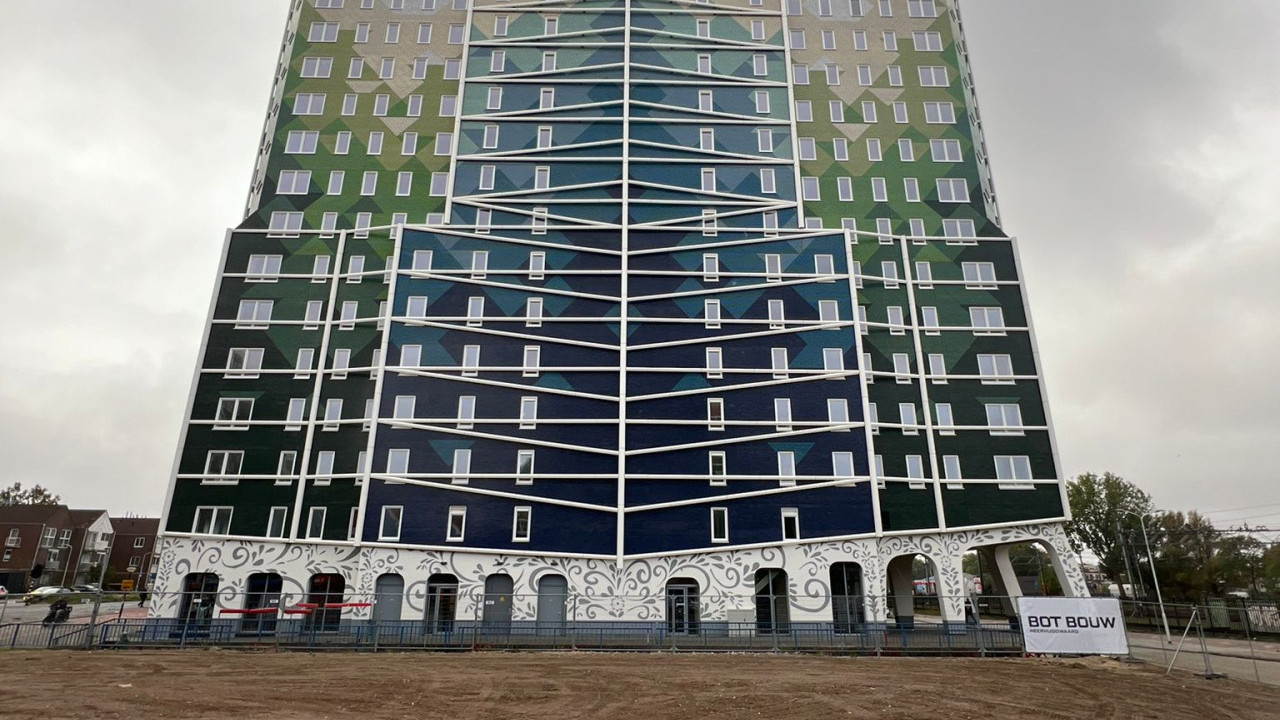

Het gebouw bestaat uit 15 woonlagen op een algemene begane grond met entree, techniekruimtes en een fietsenstalling. Onder een deel van de toren worden ook parkeerplaatsen gerealiseerd. Aan de linkerzijde voert een secundaire verbindingsweg tussen enkele parkeerplaatsen (de verlengde korte Hogendijk) onder het gebouw door.

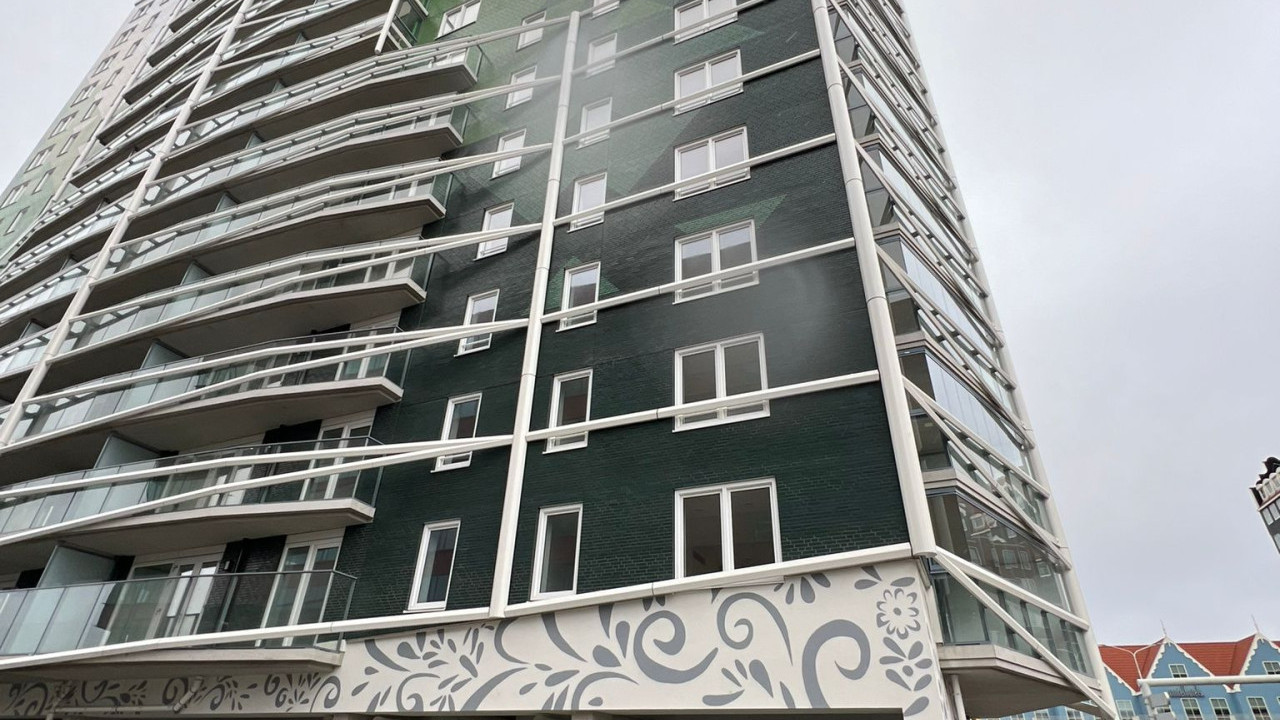

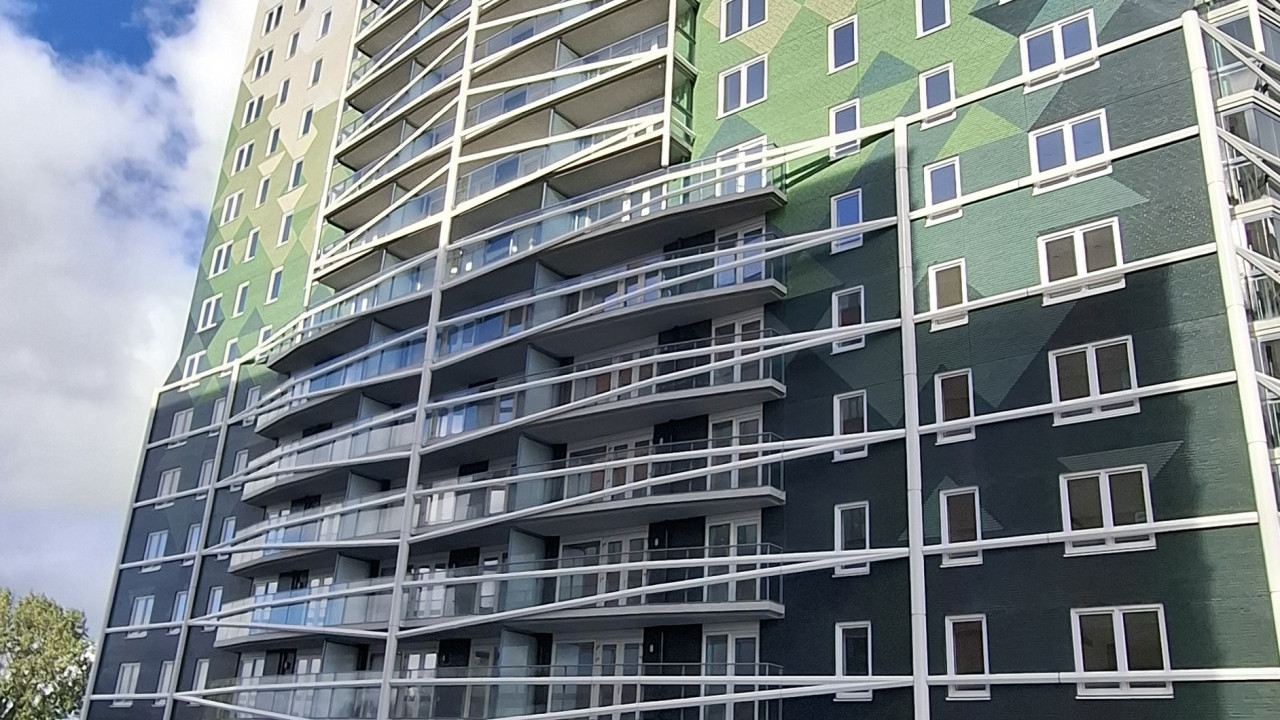

De hoofddraagconstructie bestaat uit in het werk gestorte betonwanden en (voorgespannen) breedplaatvloeren. Aan de zuidzijde (as A) en aan beide kopgevels (as 1 en 6) worden met behulp van isokorven prefab betonnen balkons aangebracht.

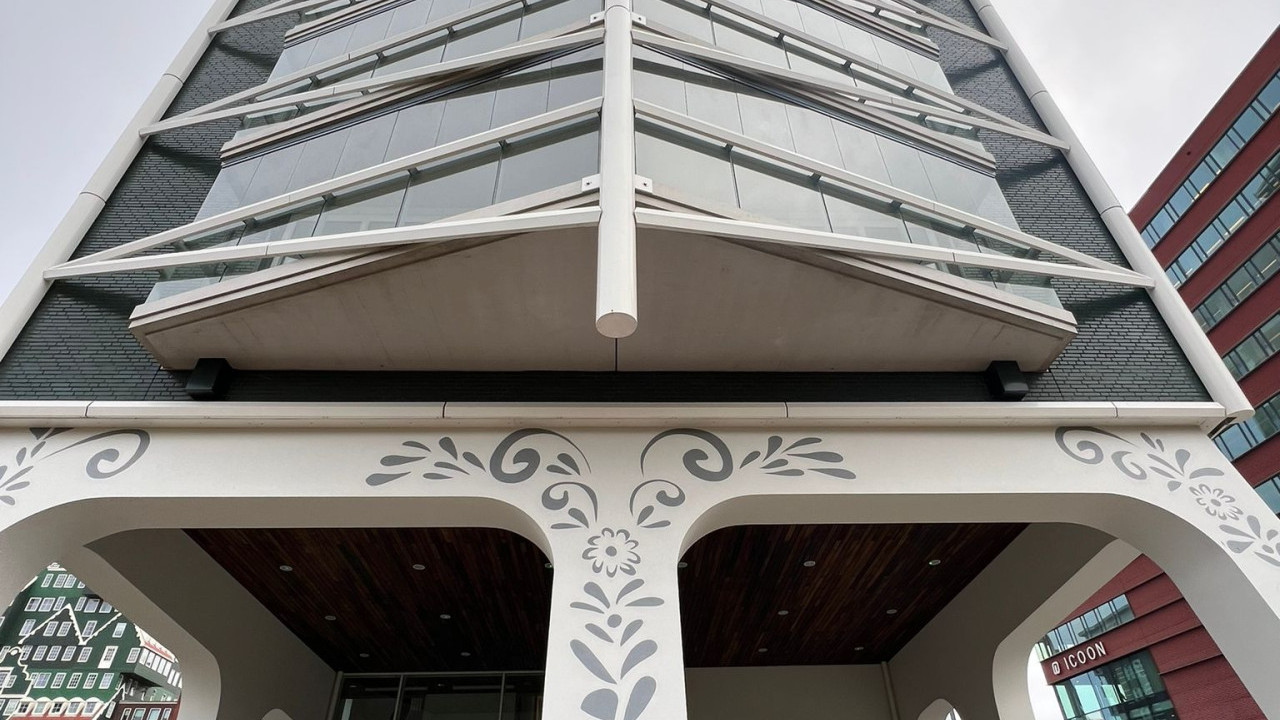

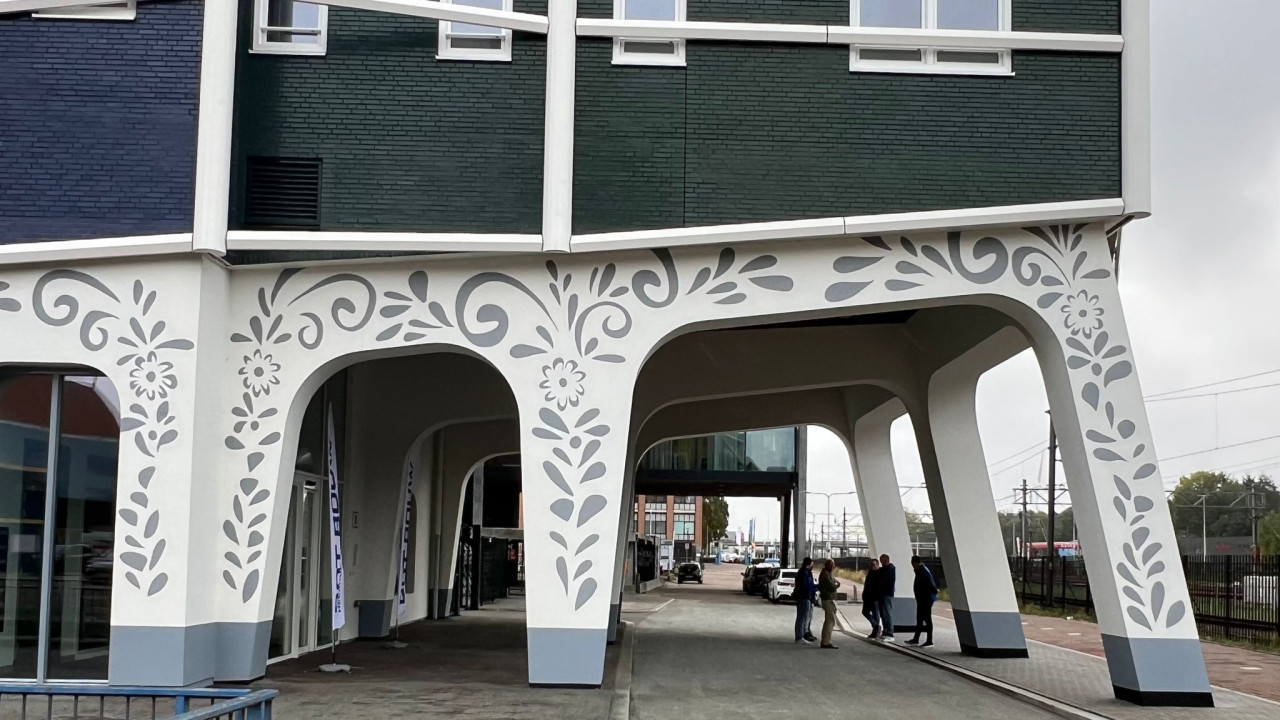

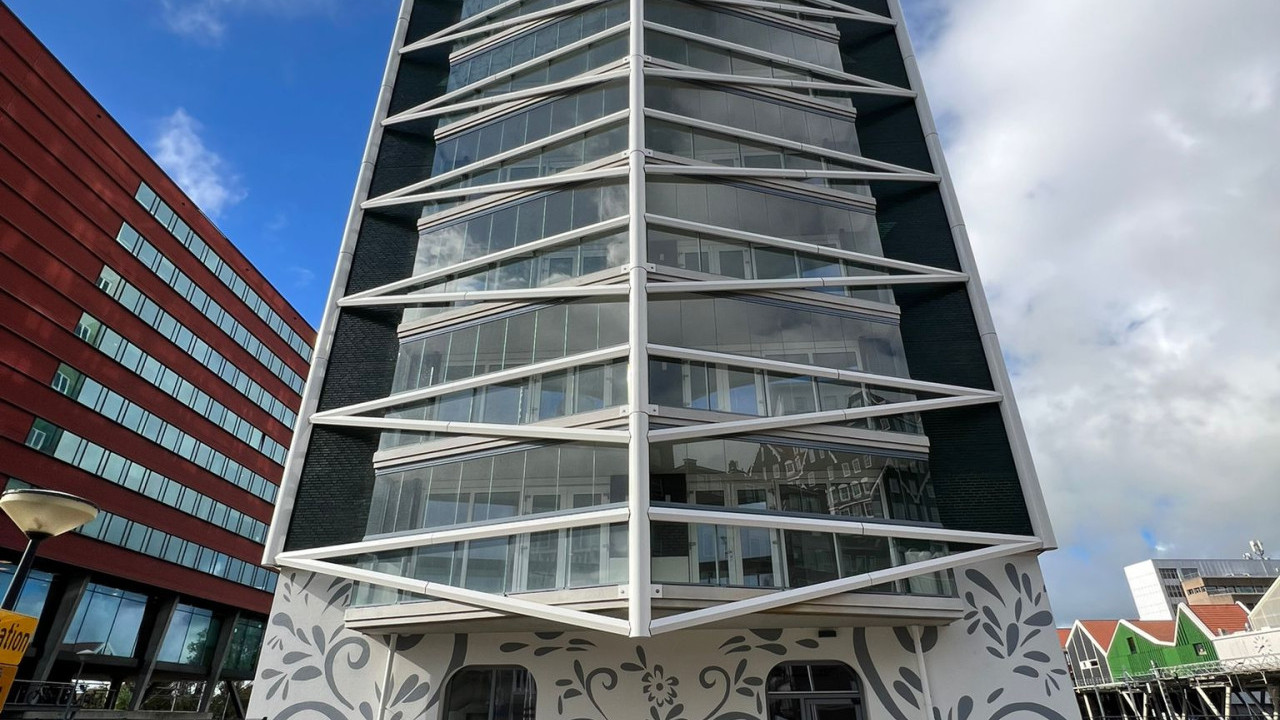

Ter plaatse van de onderdoorgang worden over de onderste twee lagen betonnen portalen geplaatst. Dit zijn M-vormige betonconstructies op as A, B en C tussen as 1 en 3 met een zware latei op drie zware geprofileerde kolommen. De drie kolommen op de kopgevel (as 1) staan ongeveer 13° schuin naar buiten. Ook tussen deze drie kolommen wordt een gelijksoortig portaal gemaakt.

Het dak bestaat uit een lichte elementenkap (sporen) op de betonwanden met daar waar nodig aanvullende stalen liggers.
De fundering, de begane grondvloer en de voor de bouwkraan in de liftschacht benodigde kraanpoer worden in het werk gestort. Het geheel wordt op trillingsarm in de grond gevormde palen gefundeerd.

catharinatoren-zaandam-5.jpg Zaandam
catharinatoren-zaandam-3-1696927527.jpg Zaandam
catharinatoren-zaandam-4-1696929083.jpg Zaandam
catharinatoren-zaandam-1-1696928072.jpg Zaandam
catharinatoren-zaandam-2-1696927663.jpg Zaandam
catharinatoren-zaandam-6.jpg Zaandam
catharinatoren-zaandam-7.jpg Zaandam
catharinatoren-zaandam-1696927623.jpg Zaandam
